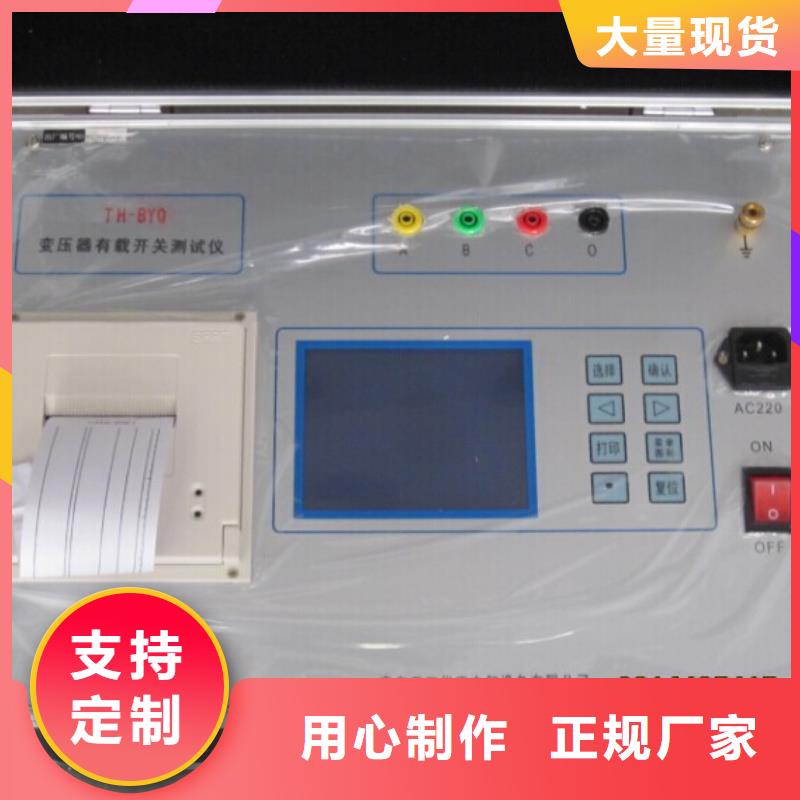

玉林变压器分接开关特性测试仪

玉林变压器有载开关测试仪在此测量界面按“打印”键可打印数据；按“存储”键存储数据（可选存储介质：本机、优盘）；按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。②接线方法 短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”。黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图七所示：图七2）分相YN型测试①分相YN型测试是指变压器高压侧为YN型连接的变压器，其特点为可以使用单相法直接测出某一相的阻抗参数。在短路阻抗测量界面下选择“2、分相YN型测试”，按“确认”键进入短路阻抗参数设置界面，同图五。输入好参数后，按确认键进入测试界面，如图八。图八在此界面下，按“确认”键记录当前所测绕组的参数，然后按“选择”键更改加压绕组，三相记录完成后，按“←”或 “→”键”进行三相折算，显示如图九所示界面。此时按“返回”键可返回短路阻抗主菜单

玉林变压器有载开关测试仪波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图 17 2．仪器供电电压过低可能出现的波形（见图18）3．仪器自激振荡可能出现的波形（见图19）图19处理办法：试品充分放电后，由1-n方向测试，非测试绕组良好的短路接地；必要时调整仪器的灵敏度即触发电平。

玉林变压器分接开关特性测试仪

玉林变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！

<玉林>天正华意电气设备有限公司

玉林变压器有载开关测试仪在此测量界面按“打印”键可打印数据；按“存储”键存储数据（可选存储介质：本机、优盘）；按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。②接线方法 短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”。黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图七所示：图七2）分相YN型测试①分相YN型测试是指变压器高压侧为YN型连接的变压器，其特点为可以使用单相法直接测出某一相的阻抗参数。在短路阻抗测量界面下选择“2、分相YN型测试”，按“确认”键进入短路阻抗参数设置界面，同图五。输入好参数后，按确认键进入测试界面，如图八。图八在此界面下，按“确认”键记录当前所测绕组的参数，然后按“选择”键更改加压绕组，三相记录完成后，按“←”或 “→”键”进行三相折算，显示如图九所示界面。此时按“返回”键可返回短路阻抗主菜单

玉林变压器分接开关特性测试仪

玉林变压器有载开关测试仪触发测试：交流法测试在点击〖结束〗后自动进入锁存〖触发〗功能，如图九所示，待图九提示界面自动消失后，可启动变压器有载分接开关变换开关位置，当程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形。为操作，测试结束后断开电源输出（按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出）。 调节触发灵敏度：当图九提示界面自动消失后，若这时有载开关尚未动作切换仪器【自动回放】功能就启动了，原因是仪器采到了干扰波形，说明灵敏度太高了，需要增加【阀值设定】中的“标值”或“有效点”，降低触发灵敏度。若开关已经切换完毕后，波形还在继续测试，没有自动回放，说明触发灵敏度太低，需要减小【阀值设定】”中的“标称值”或“有效点”，提高触发灵敏度。通常“标值”设为0.8-2.5左右，“有效点”设为3-5左右。根据现场情况，不同的变压器有载开关需要设定其相应的触发灵敏度，每次改变阀值参数后需重新点击〖测试〗键测试，经过几次反复试验，才能找到 触发状态，待触发值设定合适后，程序会自动扑抓到有载开关的过渡波形。⑷ 单次和连续测试仪器有“单次测试”和“连续测试”两个测试功能方式，“单次测试”是手动控制测试及保存数据，“连续测试”是全自动测试，在 次点击“测试”及“结束”后，连续动作开关，仪器将自动保存数据并进行下次测试。“连续测试”在“采样设置”下拉菜单中进行选择，软件初始默认为“单次测试”，测试方式在“电流量程自动调整”窗口中会有显示，在“人工”测试模式下，无法使用“连续测试”，（建议使用“连续测试”时，先用“单次测试”准确找到并设置好标称值，并成功测试几次后，再使用连续测试方式。）

玉林变压器有载开关测试仪点击【打印】键进入“打印类型设置”界面，选择【在线简略打印（微型打印机）】是使用仪器另配的微型打印机打印出一份简略的测试报告，选择【标准打印】－＞【输出到PDF文件】会生成一个PDF文件格式的测试报告，选择【标准打印】－＞【输出到打印机】需要外接一台打印机，直接打印出测试报告。（在选择打印前，一定要将过渡波形调整显示在屏幕中，以便准确打印出过渡波形）⑺ 结束试验试验结束后，先将“电源启停”按钮置于弹起位置（指示灯熄灭）；将“电源调节”旋钮逆时钟旋转调节到小；再拆除测试线，点击【关机】键关闭仪器，结束试验。5.3.3人工测试操作流程：在自动测试条件不能满足要求，可选择人工测试功能完成测试任务。人工测试操作流程：在“触发设定”模式下选择 “人工”测试，人工测试操作流程与自动测试操作流程是基本相同的，可以参照自动测试操作流程进行。人工测试与自动测试不同处是：人工测试时靠人工手动触发锁定波形（“阀值设定”值不起作用），具体操作是：参见5.3.2节图八，首先启动有载开关，当听到开关切换时，迅速按下【结束】键。程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形，后续操作与自动测试相同。人工测试模式下不能使用“连续测试”功能人工测试操作需要切换开关与点击【结束】键动作配合进行，由于采样速度较快，如果在有载开关切换后，没有及时迅速的按下按下【结束】键，将会出现找不到变化波形的情况。

玉林变压器分接开关特性测试仪

玉林变压器有载开关测试仪变压器三相空载测试接线图注：1、空载测试中，高压侧有高压，请远离！注意！2、三相空载测试中，低压端施加到额定电压，非测试端开路；负载测试中，高压端施加到额定电流，低压端可靠短路。3）单相的测量: 当需检查变压器单相故障时需用单相法测量。在主菜单界面选择“单相测量”菜单，按“确认”键进入单相选择菜单界面，如图二十一： 图二十一根据变压器的联结选择不同测试相，需注意不同联结单相折算三相公式不同，不能选错！负载星接和空载星接是指变压器测试中加压侧为星型接法，负载角接和空载角接是指变压器加压侧为角型接法。 3.1)变压器负载的单相测量①测试方法 在单相测量选择菜单，选择“负载星接”或“负载角接” ，按“确认”键进入负载的单相测量参数设置界面，同图十五。输入好参数后，按确认键进入测量界面如图二十二： 图二十二在此界面按“确认”键记录当前所测绕组的参数，按“选择”键选择加压绕组（AB、BC、CA依次循环显示）；按“打印”键打印当前结果，按“存储”键存储当前数据；按“返回”键返回上一界面。测量完一相后，调压器归零断电，改变外部到变压器的接线，然后按“选择”键选择与之相对应的加压绕组，调压器升压，升到额定电流后，按“确认”键记录数据。AB、BC、CA三相测量完成后按“←”或“→”键显示三相记录数据和折算结果。

玉林变压器有载开关测试仪波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图 17 2．仪器供电电压过低可能出现的波形（见图18）3．仪器自激振荡可能出现的波形（见图19）图19处理办法：试品充分放电后，由1-n方向测试，非测试绕组良好的短路接地；必要时调整仪器的灵敏度即触发电平。

玉林变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的RaRbRc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。

<玉林>天正华意电气设备有限公司 玉林变压器分接开关特性测试仪

玉林变压器有载开关测试仪自动测试操作流程：⑴ 选择自动触发方式触发方式有两种：“自动”或“人工”。选择设定“自动”或“人工”触发（选择打√设定），仪器开机后默认为“自动”触发方式。⑵ 选择电流输出量程按第四章的试验接线方式接线，通常先将测试线钳插入 “电流输出1”端子上；当图八界面提示“电流超量程，请选用输出2测试”，时，再将测试线钳插入 “电流输出2”端子上。⑶ 启动自动测试（操作步骤） 步：启动测试：点击〖测试〗键后，即可打测试界面，如图八所示，软件开始采集波形，并进入“电流量程自动调整”功能；图八第二步：电源调节：按下仪器面板上的〖电源启停〗按钮，按钮开关处于按下位置（指示灯亮），再顺时钟旋转〖电源调节〗旋钮（将旋钮顺时钟旋转到头），在旋转调节电流过程中注意观察界面提示，若界面一直出现“待电流波形稳定后，点击结束按钮” ，证明测试电流已调整到 测量范围。然后点击“结束”键软件会自动进入锁存触发功能。若提示“电流超量程，请选用输出2测试”，这时按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出，再将测试线钳插入“电流输出2”端子上，重新按下〖电源启停〗按钮（指示灯亮），继续测试。若提示“请缓慢调节电位器，降低电流”，这时可逆时钟旋转〖电源调节〗旋钮，缓慢降低电流，待提示字符自动消失后可继续测试。在调节电源过程中，若电流输出超量限（或电源输出有短路），电源会自动保护（电源停止输出），蜂鸣器报警（长响），这时应按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），并将〖电源调节〗旋钮逆时钟旋转调节到小位置。待检查接线正常后可重新启动电源测试。

---
