玉林三相标准功率源上位机软件操作6．1注意事项：＊ 电脑配制要求：在Win98或更高版本操作平台上运行本程序；须装有 程序，需有一个USB接口。＊ 在执行“通讯连接”前，需先将USB通讯线连接好、串口设置正确、装置处在“数据传输”状态下，才可以进行“通讯连接”，否则无法正常通讯。电压档位 远 控 中图21（硬件通讯界面）6．2 主界面运行上位机程序，进入上位机程序主界面。此时处在未对装置执行通讯的状态，只能进行各种信息更改、查询和打印记录操作，不能对装置的数据进行上传操作。只有进行“系统联机”操作并通讯正常后（见图 “硬件通讯界面”），才可以进行上位机程序的所有操作。图22（主界面）在主界面中可利用中文下拉菜单或快捷图标进入各界面进行具体操作。中文下拉菜单：在主界面中，将鼠标单击“系统设置”、“通讯连接”、“数据采集”、“数据管理”按钮即进入相应的界面。快捷图标提示：在主界面中，将鼠标停留在快捷图标上会有中文提示。若没有提示时，用鼠标在主界面空白处单击一下，再将鼠标停留在快捷图标上，将会有中文提示。6．3 系统设置“系统设置”包括“串口设置”、“其他设置”设置窗口。6．3．1 “串口设置”在“串口设置”窗口可对与装置连接的USB通讯线占用电脑的串口号进行设置。其中：1、USB通讯线的一端接装置的USB通讯接口，另一端接电脑任意的USB接口。2、使用CP210x 型USB通讯线进行电脑与装置联机通讯的操作说明2、1 安装CP210x 型USB通讯线驱动程序若电脑系统是 时，请双击“CP210x(WIN95 WIN98 WIN2000 WINXP 系统驱动程序)”文件夹→双击“ 进行CP210x 型USB通讯线驱动程序安装。然后将USB通讯线的一端接装置后板的USB通讯接口，另一端接电脑任意的USB接口，开启装置电源，电脑新硬件自动安装完毕后，其所占用电脑的“COM”号会在电脑“设备管理器”中的“端口”内显示（XP系统查看方式：用鼠标右键点击“我的电脑”→鼠标左键点击“属性”→“硬件”→“设备管理器”→“端口”）。

玉林三相标准功率源 电表校验界面电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。图六、电表校验屏（5） 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，图中所示为标准阻性负载时接线全部正确情况下的向量图。

<玉林>天正华意电气设备有限公司

玉林三相标准功率源单相标准功率源采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门及现场使用。它具有以下特点： 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。 智能档位：在仪器允许输出的范围内，用户可以任意设定电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作电流、功率因数试验点丰富，便于配置各种校表方案 数据存储量大，可以很方便查询到校验数据。 带有RS232串口，便于计算机控制及升级软件。

<玉林>天正华意电气设备有限公司 仪器仪表校准装置2023实时更新(今天/更新)

玉林三相标准功率源 操作说明注意事项： 装置电源线的地线端或装置后板的 大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。 进行检定前，通电预热至少20分钟，关机后30秒后再开机。＊ 非专业人士切勿自行进行软件校准，非授权时勿打开机盖。＊ 避免测量通道受冲击损坏，不能在本表的交流接线端上输入直流。 主菜单开机后进入主菜单界面，如图1所示。本表操作功能分为六大部分，分别为“交流测量 直流测量相频测量”、“电能测量”、“软件校准”、“其他测量（失真度、稳定度、谐波显示） 直接按相应数字键进入相应子菜单。本表在下述情况会出现声光报警提示：1． 自动量程时，被测量超出测量范围。2． 手动量程时，被测量超出当前档位值的120％。1：交流测量 ：直流测量3：相频测量 4：电能测量5：软件校准 其他测量图1 交流测量在主菜单中按“1”键进入图2界面，可进行交流电压、电流、功率（有功和无功、）、频率、功率因数、相位的测量。屏幕下方银白色长条框在各界面中均为操作提示框。按“SEL”键循环切换测量方式，依次为：“三相四线有功”、“三相四线无功”、“三相三线有功”、“三相三线无功”、“三相四线有功”，界面上会有相应显示。

<玉林>天正华意电气设备有限公司 仪器仪表校准装置2023实时更新(今天/更新)

玉林三相标准功率源 操作说明5．1注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 装置开机通电后，装置后板的“市电100V输出”接线端即有市电100V交流电压输出，请谨慎操作，以免电击。仅作校同步表时使用。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。手动切换电压或电流档位时，需先将电压或电流降为零，然后再切换档位。＊ 装置的直流电流输出低端不能与装置的交流电压、直流电压输出低端共地。因此在使用直流电流时，请将被检表或标准表与装置的交流电压、直流电压输出端连接线断开，以防止因被检表或标准表内部电路原因而使装置的直流电流输出低端与装置交流电压、直流电压输出低端共地，造成直流电流输出不准确。＊ 使用直流电压75mV档位输出时，需用专用四芯测试导线，输出端在后板上（装置送上级部门检测时，此线必须携带）。＊ 装置在检定接线方式为三相三线的表时，被检仪表的B相电压输入端接装置电压的公共端Uo。装置检测交流单相表时，被检仪表输入端接装置的A相输出端。＊ 装置检定交流电流轻负载表时，请将后板【重载/轻载】开关向下切换到“轻载”（切到“重载”时装置交流电流输出为输出容量；“轻载”时输出容量约是重载时的一半）。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 按“存储”后数据存储未结束时，不可“复位”或中断电源，以免数据遭到破坏！＊ 进行初始化时，不可“复位”或中断电源，以免数据遭到破坏！＊ 关机的顺序是先将电压、电流信号退到零，再揿电源开关。

<玉林>天正华意电气设备有限公司
仪器仪表校准装置2023实时更新(今天/更新)

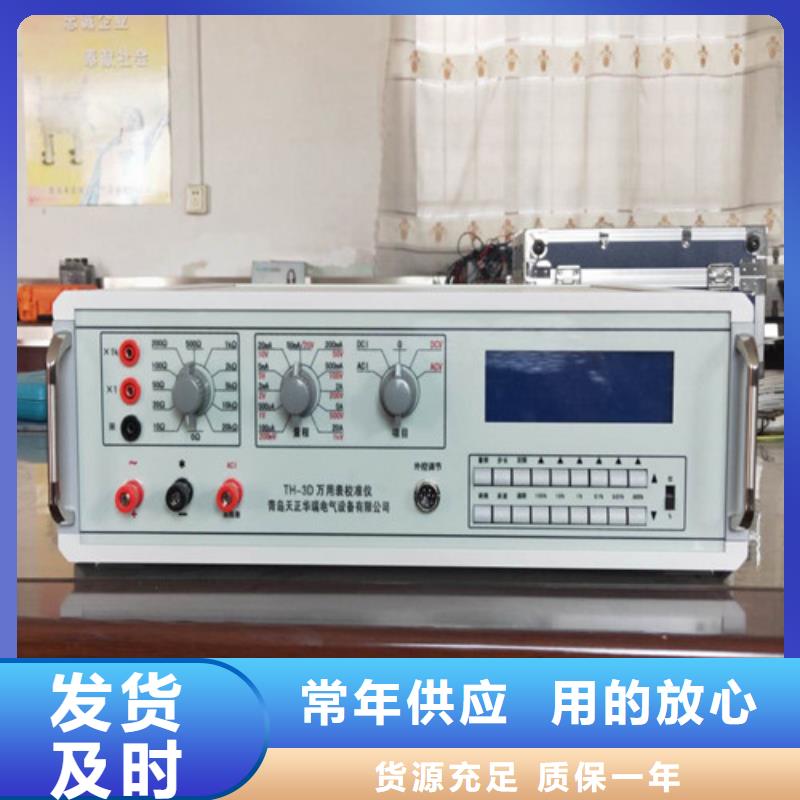

玉林三相标准功率源 操作说明注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检定前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不要短路，电流输出不要开路。＊ 若要改变电压或电流量程，先降电压或电流为零。＊ 由于交直流大小电压、电流分不同的输出端，因此校表时请注意接线。＊ 校验交直流mV表必须使用专用五芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 校验交直流uA、mA和电阻表必须使用专用两芯屏蔽测试线（装置送上级部门检测时，此线必须携带）。校验交流mA表时，为增强抗干扰能力，请将交流mA输出低端与装置外壳相连。＊ 点频方波输出必须使用专用两芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接正、负接负，不要接反。＊ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接负、负接正，不要接错。＊ 在使用电子电阻箱时，测试电流不得超过各量程允许输入电流值（见附录）。个别进口标准表对电子电阻箱各量程进行检测时，会超过允许输入电流值，测量不准确。建议使用惠普的HP-34401A型表进行电阻检测。＊ 如遇装置工作时发出持续蜂鸣声，或幅值升不起来，须关机检查。＊ 关机的顺序是先按“清零”键再揿电源开关。5．1 各按键及旋转编码器的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。

玉林三相标准功率源 操作说明注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检定前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不要短路，电流输出不要开路。＊ 若要改变电压或电流量程，先降电压或电流为零。＊ 由于交直流大小电压、电流分不同的输出端，因此校表时请注意接线。＊ 校验交直流mV表必须使用专用五芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 校验交直流uA、mA和电阻表必须使用专用两芯屏蔽测试线（装置送上级部门检测时，此线必须携带）。校验交流mA表时，为增强抗干扰能力，请将交流mA输出低端与装置外壳相连。＊ 点频方波输出必须使用专用两芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接正、负接负，不要接反。＊ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接负、负接正，不要接错。＊ 在使用电子电阻箱时，测试电流不得超过各量程允许输入电流值（见附录）。个别进口标准表对电子电阻箱各量程进行检测时，会超过允许输入电流值，测量不准确。建议使用惠普的HP-34401A型表进行电阻检测。＊ 如遇装置工作时发出持续蜂鸣声，或幅值升不起来，须关机检查。＊ 关机的顺序是先按“清零”键再揿电源开关。5．1 各按键及旋转编码器的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。
